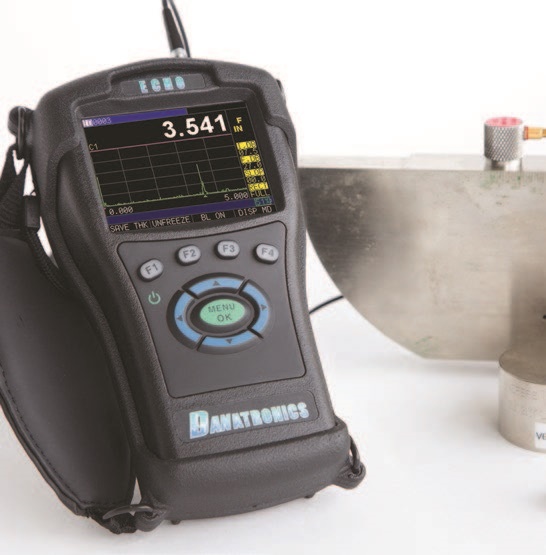

回声8腐蚀和精密超声波厚度计

特点:

• 同时Live Color A - 扫描和厚度显示
• 3.5 "阳光可读彩色显示
• 现场可升级的软件选项，包括实时波形，数据记录仪或两者
• 快/分钟和快速/最大显示最小，最大值或两者在25 Hz时的实际厚度显示最小，最大值或两者
• 与多种多样的双元件和单元件传感器兼容
• 多种语言
• 数据记录器接口与Microsoft Excel
• 专为IP67设计
• 美国制造

典型应用:

• 锅炉管
• 压力容器
• 储油罐
• 船船体
• 管道

精确应用：

• 卷钢
• 塑料零件（瓶子，玩具，管道，坦克和托盘）
• 铝
• 玻璃
• 玻璃纤维
• 橡胶

楷模：

回声8.

手持式数字超声波厚度计，带3.5“阳光可读彩色显示器，厚度仅包括双换能器，在.001”或.01“分辨率以及1级，2级和3级测量，塑料携带盒，2盎司。瓶副卷发剂（C-02G），重新充电锂。离子电池，使用说明书和高达10 MHz的传感器，LEMO至Microdot电缆，带USB电缆的充电器适配器和数据XL接口程序

回声8W

包括所有的功能，回声8加上一个生动的彩色波形(a扫描)。(没有数据记录器)与现场波形，您可以调整范围，增益，空格和整流。ECHO 8W还包括同时显示可选氧化垢厚度和锅炉管壁厚度的能力，以及校准各自声速的能力。

回声8dl.

包括ECHO 8的所有功能，加上“无限”读取数据记录器，可导出到excel, b扫描(2gb可移动micro SD卡标准，其他micro SD卡高达32GB是可选的)。数据XL接口程序导出保存的读数到pc (excel)

回声8dlw

结合最广泛的双和单元素探头和应用现场彩色波形，“无限”厚度读数通过内部数据记录仪与可移动micro sd卡，包括:塑料手提袋(PC-09)， 2盎司一瓶的偶联剂(C-02G)，可充电锂离子电池，使用说明书和一个高达10mhz的传感器。， lemo到microdot电缆，类1，类2和类3测量和b -扫描，一个定制橡胶靴内建在保释和4点胸部安全带，充电器适配器usb电缆和数据XL接口程序导出保存的读数到pc (excel)。

软件选项：

所有的ECHO 8选项都可以通过键盘升级。Danatronics提供了一种独特而方便的方式来升级您的量规，因为升级直接从您的量规完成，不需要使用计算机。

Echo 8系列的现场升级选项是：

B扫描

是标准的ECHO-8DL和ECHO-8DLW

此选项只能与Datalogger选项结合使用。提供被检查零件的未编码(时间基准)或横截面(侧视图)。现在可以同时查看a扫描和b扫描。生成b扫描后，操作人员可以滚动光标所在的位置。

编码的快

软件标准与ECHO 9DL和ECHO 9DLW，编码器和硬件升级单独出售

需要硬件修改ECHO 9DLW或ECHO 9DL，使用EZ扫描4作为磁轮，线性轴编码器。

EZ Scan 4结合我们的ECHO 9DLW是易于使用，价格合理的磁轮直线轴编码器b扫描测量报告。在绘制基于一个轴的b扫描图像时，EZ Scan 4向量规发送一个脉冲以获取厚度读数。计量器跟踪移动的距离(DT)，因此您可以交叉参考任何壁薄区域的图像显示并保存到内存中。要在电脑上显示a级扫描和b级扫描，您必须单独购买我们的Data XL Pro。

数据记录仪

标准配备ECHO 8DL和ECHO 8DLW

该ECHO 8数据记录仪存储数百万的读数在它的数据记录仪与可移动sd卡存储器线性，2D, 3D或锅炉在阿尔法数字或数千波形(如果仪表配备波形选项)。厚度值、id信息和所有量具设置参数通过免费的Data XL接口程序导出到Microsoft excel中，包括每个Danatronics厚度计提供的Data XL接口程序。

Live波形

标准配备ECHO 8W和ECHO 8DLW

实时波形(a扫描)用于验证读数稳定性。有了活波形，操作员可以调整增益，范围，整流和2种形式的消隐，以设置压力表忽略不必要的噪声或模式转换回声。

氧化程度

用波形作为单独的软件选项出售为回声8

当配备了氧化物刻度选项和20mhz延迟线传感器时，带有现场波形的ECHO 7DLW和ECHO 8DLW单元都可以测量氧化刻度(0.015″-0.040″)和根据各自的声速校准的管厚度。

规格：

大小:长7.25 " x宽4.00 " x高2.00 " (184mm x 101.6mm x 50.8mm)

重量:1.15磅(。52公斤)内部锂离子电池，1.0磅。45 kg) with optional Alkaline tray including 3 AA batteries

显示:3.5英寸高分辨率彩色显示屏，320 x 240像素(1/4 VGA)，阳光下可读，包括多种颜色选择

背光：发光二极管（LED）背光。包括可变光强度，室内和室外模式

温度(计操作):-4至122f（-20至50℃）

包:专为IP67评级，定制，防溅，高冲击塑料，带有照明橡胶键盘，用于GO / No-Go测试

换能器连接器类型：罗曼兰00(2数量)

带宽:0.5 -30 Mhz (3 db)

测量速度:4hz或25hz。

脉冲剂：150V，方波

范围:厚度范围取决于量具类型，探针选择和材料条件。腐蚀模式的典型范围，.004“-23”（.508 - 584 mm）

校准:卡尔零，卡尔速度，两点校准或自动校准执行两点校准使用一个5步测试块

材料速度范围：.0200 /浓缩-。7362 in/ uS (0.508-18.699 mm/ uS)

电池:标准3.7 V锂离子内部充电电池(11-27小时…标准模式4Hz。74%亮度:27小时连续运行，快速模式在25Hz。，连续测量回声回声模式:11小时)或可选的碱性托盘3节AA电池

数据XL:接口程序发送和接收存储的读数，最新的固件和应用程序设置文件作为从echo到计算机的两种方式通信（Excel）

USB接口:USB 2.0.

存储的设置：存储和召回校准和设置文件(多达5000个)

记忆:所有型号的内部内存标准。对于Datalogger型号2GB Micro SD卡标准，可扩展至32GB

获得:AGC 20-90 DB以1 DB为增量作为腐蚀量具和初始增益，最终增益和斜率。20-90 dB以.1 dB为增量作为精确计量

缩放:自动为Echos中心独立于材料厚度

单位：英语，指标，微秒

温度校正:软件纠正不同的声速作为进入温度的函数

语言:英语、法语、德语、西班牙语、意大利语、俄语、捷克语、芬兰语、汉语、日语、匈牙利语

快速最小/最大值：在25Hz处的实际厚度同时显示最小，最大值或两者。

警报:计量器振动和哔哔声。根据报警情况显示颜色变化

换能器：单次，延时线，接触，浸没

测量类型:主要爆炸到首先回答回声，回波和速度模式（基于输入的厚度显示声学声速）

冻结模式:直接访问冻结显示(适用于高温应用)

保持模式：保持显示以保留最后厚度读数

质量保证:在正常使用的情况下，量具的零部件和人工保修期限为2年。可选的Dan-A-Care可以延长3年

关闭:可选择自动关机1-31分钟或永不关机

微分模式:以用户输入的参考值的绝对或百分比显示与实际厚度测量的差异

解析度：.001“或.01”（.01mm或.1mm）作为腐蚀量具.0001“或.001”（.001mm或.01mm）作为精确测量

交通情况:硬塑料与高密度模压泡沫切割规格和大多数配件

认证：CE认证，RHOS合规，IP67设计

附件安装：ECHO 8在设备背面包括一个1/4×20标准连接点，允许多种附件，包括一个磁管附件和一个大猩猩吊舱

标准包体:ECHO 8系列超声波测厚仪，DKS-537，传感器高达10mhz。， LM-06电缆，2盎司瓶耦合器，操作手册，Data XL接口程序，USB电缆，充电器适配器，运输箱*每个型号都包括一个传感器。详情请联系丹纳特罗科

可用的软件选项：数据记录仪与b扫描，实时波形，精密模式，氧化刻度

硬件选项：蓝牙，碱性电池托盘，橡胶套，磁管架，脚踏开关，磁轮编码器
